在一個超大LED屏幕前，戴上3D眼鏡，便能直觀地體驗車輛乘用環境、裝飾風格等。這對工業企業而言無疑是一項“黑科技”。

超大屏幕+3D效果使人快速體驗三維立體世界，令人視覺震撼，記憶深刻。大幅面大視角的3D LED顯示屏也因高刷新率、低亮高灰能力、高色彩還原度和高密度無縫拼接技術等優勢，成為其重要顯示設備。LED顯示屏的畫面與3D眼鏡保持同步，這要得益于主動快門式3D技術，那么這項技術究竟有何神秘之處，一起來了解下。

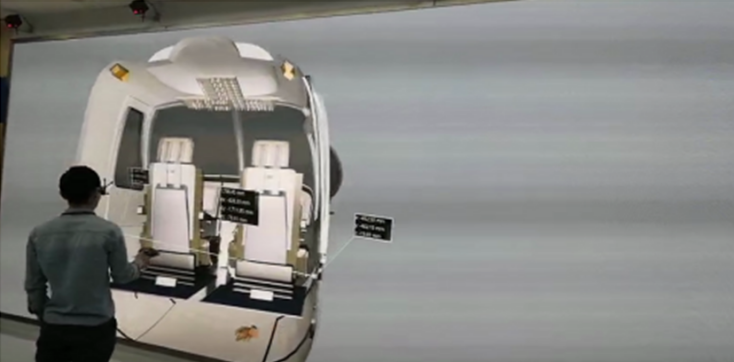

某工業企業現場演示虛擬現實技術

3D眼鏡——3D LED顯示的重要工具

在系統中，LED顯示屏交替顯示左右眼畫面，同步給出左右眼開關信號，眼鏡接收左右眼信號時，實時關閉和打開相應通道，不同視角的畫面進入人眼時，由于左右眼分別獲取了各自視角的對應時刻的圖像，人眼就可以在佩戴主動快門式眼鏡后獲取3D立體效果的畫面。

如果不配戴眼鏡，由于左眼信號和右眼信號混在一起進入了人眼，看到的畫面將是一個重影。未佩戴眼鏡的觀眾將無法得到視覺適宜的畫面，進而無法獲取正確的立體3D圖像信息。

LED顯示屏畫面與3D眼鏡如何同步——后臺3D信號源與眼鏡左右眼同步機制

3D信號源經過縮放和圖像傳輸進入拼接視頻處理器，便于在LED顯示屏上指定區域開3D窗口，或者在LED顯示屏上開多個3D窗口。

3D信號源輸入系統的同時，其對應的3D同步系統也輸入系統的拼接視頻處理器，拼接視頻處理器根據左右眼信號標志，分出左眼信號和右眼信號，并從兩個DVI口同步輸出。

每塊LED屏幕控制器有2個DVI輸入接口，將來自拼接器的同步左右眼分立DVI畫面進行再現重組間插，給出重組間插后的3D同步信號，當主動快門式眼鏡獲取該同步信號時，按照該信號頻率和時長定義打開相應的眼鏡快門，從而保證左眼畫面進入左眼，右眼畫面進入右眼，使佩戴眼鏡觀眾獲取立體的主動快門式3D LED畫面。

采用完全成熟的3D后臺控制技術和3D前臺顯示技術—主動快門式3D LED顯示。對常規顯示技術進行后臺處理器的3D升級和性能優化后，左眼畫面和右眼畫面交替顯示，整個LED顯示屏是以120Hz的刷新頻率同時顯示雙眼的畫面，有源眼鏡通過與畫面的同步匹配，在左眼的畫面顯示時，只導通左眼鏡片光線，而屏蔽右眼光線；在右眼畫面顯示時，只導通右眼鏡片光線，而屏蔽左眼光線。這樣兩只眼睛均能以60Hz的速度獲取各自對應的顯示畫面，而在人大腦中形成一個立體的3D畫面。

通過這樣的工作原理，我們感知到三維立體畫面。

隨著當今元宇宙概念的盛行、技術的迅猛發展，用戶無需佩戴3D眼鏡也能夠體驗到高度沉浸式的虛擬顯示場景。三思元宇宙CAVE就是這樣一種基于裸眼3D虛擬交互技術的高級空間，在三思構建的元宇宙園區虛擬場景中，用戶采用觸摸屏或物體識別桌等配套設施進行交互操作，通過無線飛鼠或者藍牙手柄的操作，可在CAVE裸眼3D展示系統中進行沉浸式漫游，通過構建模型和模擬現實，可以實現對園區的全面感知、實時化指導和信息實時化共享，為數字孿生解決方案提供很好的場景支持，這也為我國工業4.0下眾多領域的蓬勃發展提供重要支撐。
