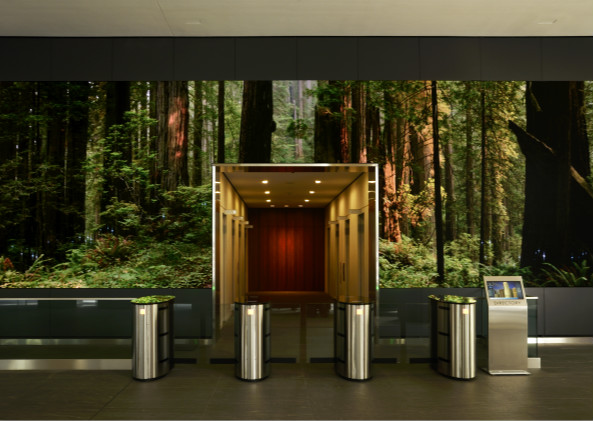

LED顯示屏在現在的商業活中已經應用非常廣泛了，我們經常會聽到,led顯示屏的灰度是多少,亮度是多少,那么你對于led顯示屏灰度和亮度了解多少呢？下面為大家簡單分析一些二者之間的關系。

LED灰度也可以稱之為LED亮度?；叶纫簿褪撬^的灰階，是指亮度的明暗程度。對于數字化的顯示技術而言，灰度是顯示色彩數的決定因素。一般而言灰度越高，顯示的色彩越豐富，畫面也越細膩，更易表現豐富的細節。

灰度等級也稱中間色調(Half-tone)，灰度等級主要取決于系統的數模轉換位數。主要用于傳送圖片，分別有16級、32級、64級三種方式，它采用矩陣處理方式將文件的像素處理成16、32、64級層次，使傳送的圖片更清晰。無論是單色、雙色、三色屏，要顯示圖像或動畫都需要對構成象素的每個LED發光灰度進行調節，其調節的精細程度就是我們通常所說的灰度等級。

有兩種控制LED灰度的方法：一種是改變流過的電流，一種是脈沖寬度調制。改變流過LED的電流：一般LED管允許連續工作電流在20毫安左右，除了紅色LED有飽和現象外，其他LED灰度基本上與流過的電流成比例；另一種方法是利用人眼的視覺惰性，用脈寬調制方法來實現灰度控制，也就是周期性改變光脈沖寬度(即占空比)，只要這個重復點亮的周期足夠短(即刷新頻率足夠高)，人眼是感覺不到發光象素在抖動。

目前有兩種串行傳送顯示控制信號的方式：

1.一種是掃描板上集中控制各象素點灰度，掃描板將來自控制箱的各行象素的灰度值進行分解(即脈寬調制)，然后將各行LED的開通信號以脈沖形式(點亮為1，不亮為0)按行用串行方式傳輸?shù)较鄳?yīng)的LED上，控制其是否點亮。這種方式使用器件較少，但串行傳輸?shù)臄?shù)據量較大，因為在一個重復點亮的周期內，每個象素在16級灰度下需要16個脈沖，在256級灰度下需要256個脈沖，由于器件工作頻率限制，一般只能使LED屏做到16級灰度。

2.一種是脈沖寬度調制。掃描板串行傳輸?shù)膬?nèi)容不是每個LED的開關信號而是一個8位二進制的灰度值。每個LED都有一個自己的脈寬調制器來控制點亮?xí)r間。這樣，在一個重復點亮的周期內，每個象素點在16級灰度下只需要4個脈沖，256級灰度下只需8個脈沖，大大降低了串行傳輸頻率。用這種分散控制LED灰度的方法可以很方便地實現256級灰度控制。
