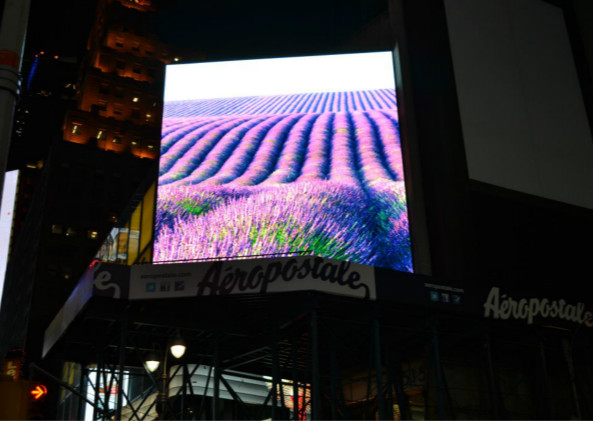

紐約時代廣場
LED顯示屏驅動部分故障
1、一單元板不亮
·+5V電或GND是否供給
·+5V跟GND是否短路
·138第五腿的OE信號是否有
·245相連的OE信號是否正常（斷路或短路）
·給上+5V電或GND
·把短路的給斷開
·把OE信號供上
·把斷路的連好把短路的給斷開
2、一單元板上半部分或下半部分不亮或顯示不正常
·138的第5腿OE信號是否有
·74HC595的第11、12腿的信號是否正常（ SCLK、RCK ）
·相連的OE信號是否正常；（斷路或短路）
·雙排插針與245相連的SCLK、RCK信號是否正常；（斷路或短路）
·把OE信號連上
·把SCLK、 RCK信號連好
·把斷路的連好把短路的斷開
·把斷路的連好把短路的斷開
3、一單元板上一行或相應一個模塊的行不亮或不正常顯示
·查看其所對應模塊的行信號的管腳是否虛焊或漏焊
·查看其行信號與4953所對應的管腳是否斷開或與其它信號短路
·查看其行信號的上、下拉電阻是否沒焊或漏焊
·74HC138輸出的行信號與相對應的4953之間是否斷開或與其它信號短路
·把虛焊、漏焊的給焊好
·把斷路的連好把短路的斷開
·把沒焊的給補上把漏焊的給焊好
·把斷路的連好把短路的斷開
4、一單元板有兩行同時亮（顯示文字時其中一行正常、一行常亮）
·查看模塊所對應的兩行信號是否短路
·查看查看138的輸出腿、上下拉電阻和模塊管腳及4953是否短路
·把短路的斷開
5、上半部分或下半部分 紅色或綠色不亮或不正常顯示
·查看輸入排針腳是否正?；蚺cGND、+5V短路
·查看輸入排針到245之間的信號是否正常（短路或斷路）
·IC245壞 把斷路的連好
·把短路的斷開
·更換IC
